Осцилограф вважається звичайним електротестовим інструментом. Він використовується для візуалізації. А також, аналізу електричних сигналів. Може відображати сигнали напруги у вигляді графіків. Так користувачі спостерігають за:
- формою;
- амплітудою;
- частотою;
- часовими характеристиками електричних сигналів у часі.
Шукаєте такий пристрій для власного користування? Тоді обирайте інтернет-магазин Radio Shop для здійснення покупки. Тут ви можете знайти вигідні пропозиції від надійних виробників.
Для чого потрібен осцилограф?
Осцилографи використовуються різними способами в:
- електроніці;
- телекомунікація;
- інших галузях науки та техніки.

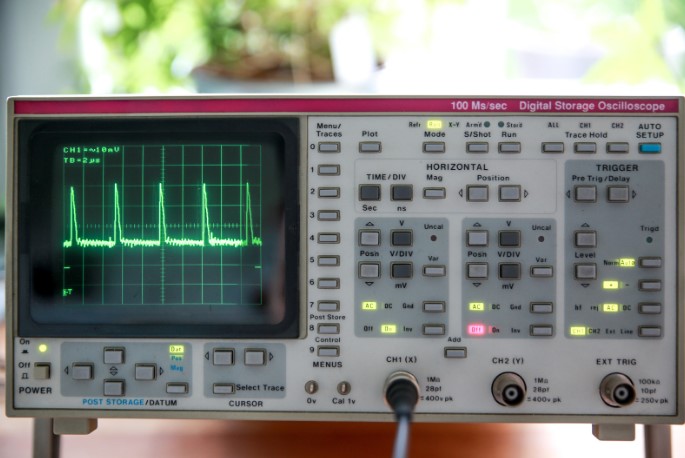

Як вибрати осцилограф? Зважайте на поширені програми. І це:
- Візуалізація форми сигналу. Може візуально відображати форми електросигналів. Користувачі аналізують дані в реальному часі.
- Вимірювання сигналу. Забезпечує точні вимірювання (напругу, струм та інше). Вони допомагають аналізувати електронні схеми.
- Усунення несправностей/налагодження. Осцилограф є цінним інструментом для усунення несправностей ланцюга.
- Аналіз цілісності сигналу. Допомагають аналізувати якість сигналу. А також, вимірювати спотворення сигналу. Перевіряти рівні сигналу/оцінювати продуктивність передачі даних і тактових сигналів.
- Аналіз у часовій області. Забезпечують перегляд сигналів у часовій області. Це дозволяє вивчати перехідні процеси та проблеми синхронізації.
- Дослідження/розробки. Осцилографи важливі у науково-дослідній діяльності. Вони використовуються для аналізу та оцінки нових технологій. А також, тестування прототипів чи у вимірювання продуктивності системи тощо.
Застосування осцилографів допомагає в аналізі форми сигналу та пошуку несправностей. А також, вимірюванні та перевірці для різних застосувань.
Потрібна паяльна станція від кращих виробників? Вам допоможе інтернет-магазин радіодеталей «Radio Shop». Тут лише кращі моделі, серед яких ви точно знайдете потрібну.
Принцип роботи осцилографа
Цей пристрій працює, фіксуючи електричні сигнали. Він відображає їх у вигляді хвиль на графічному дисплеї. І складається з наступних кроків:
- Отримання сигналу. Осцилограф отримує вхідний електричний сигнал через вхідні роз’єми.
- Посилення сигналу. Це посилення гарантує точну візуалізацію навіть слабких сигналів.
- Горизонтальне відхилення. Контролює відображену шкалу часу. Він генерує хвилю з нахилом або пилкоподібною формою, яка проходить горизонтально по екрану з заданою швидкістю. Ця розгортка символізує час.
- Вертикальне відхилення. Контролює шкалу напруги дисплея. Він підсилює вхідний сигнал і відображає рівень його напруги на вертикальній осі екрана.
- Керування часовою базою. Дозволяє користувачеві регулювати відображену шкалу часу або швидкість сканування.
- Тригер. Можна налаштувати на різні джерела запуску. Наприклад, певний рівень напруги.
- Дисплей. Оброблена форма сигналу відображається на екрані.
Саме такий принцип роботи мають усі осцилографи. Це потрібно знати, якщо потрібно працювати саме з таким обладнанням.

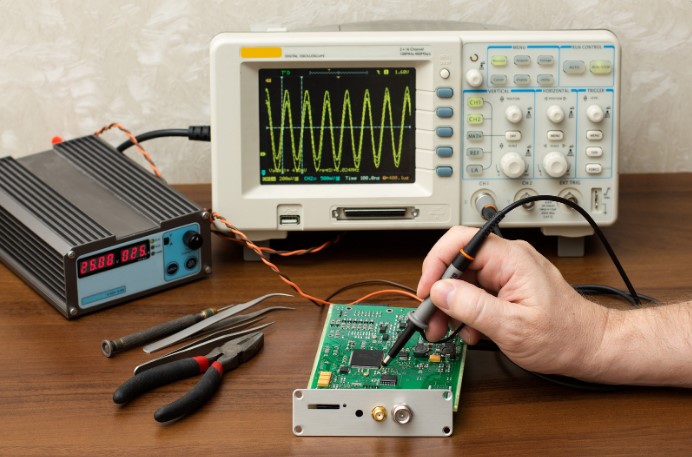

Які бувають осцилографи?
Є два основні типи. Це аналоговий і цифровий. Аналогові варіанти використовують електронно-променеву трубку. Саме вона відображає сигнал. Вони здатні фіксувати. А також, точно відображати швидкозмінні форми сигналів. Однак їм не вистачає розширених функцій і вимірювальних можливостей цифрових аналогів.
Цифрове обладнання перетворює вхідний сигнал у цифрові дані. Характеристики таких осцилографів:
- забезпечують вищий рівень точності;
- пропонують розширені можливості вимірювання;
- мають додаткові функції (збереження форми сигналу, автоматичні вимірювання тощо).
- можуть відображати кілька форм сигналу одночасно.
Цифрові осцилографи мають різні підтипи. Зокрема:
- Цифрові запам'ятовуючі (DSO). Фіксують і зберігають сигнали в цифровому вигляді. Користувачі можуть аналізувати їх після отримання.
- Цифрові люмінофорні (DPO). Покращують концепцію цифрового зберігання. Використовують вдосконалені методи збору даних. Вони можуть захоплювати та відображати сигнали. Але з вищою роздільною здатністю кольору та інтенсивності.
- Осцилограф змішаних сигналів (MSO). Поєднує в собі функціональність цифрового осцилографа. Але з додатковим цифровим входом. Забезпечує одночасне захоплення та відображення аналогових/цифрових сигналів.
Як же обрати між аналоговими та цифровими варіантами? Все залежить від порівняння осцилографів на основі конкретних вимог. І це:
- застосування;
- бюджет;
- бажані функції.
Цифрові осцилографи сьогодні більш популярні. Адже, вони універсальні й мають більше функцій. Але аналогові осцилографи все ще доступні для деяких нішевих програм і освітніх цілей.
Для того, щоб купити осцилограф потрібно вибрати надійного продавця. Зверніть свою увагу на інтернет-магазин «Radio Shop». Ефективно застосовуйте осцилограф у власних цілях, обравши його правильні параметри.
